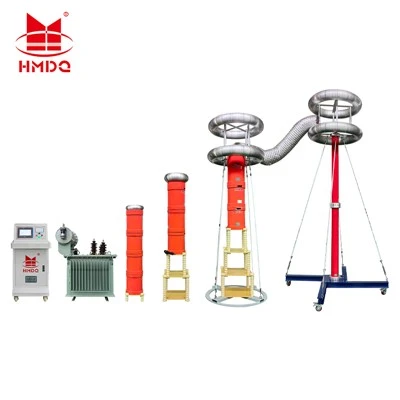

Rezonančný testovací systém s premenlivou frekvenčnou sériou 800 kV/4000 kVA HMCXZ- sa primárne používa na testovanie odolnosti voči striedavému napätiu vysokonapäťových elektrických zariadení, ako sú výkonové transformátory, GIS, napájacie káble, ističe a izolátory, pri napäťových úrovniach 800 kV a nižších.
pracovný princíp
- Nízke požiadavky na napájací zdroj: Využitím sériovej rezonancie medzi rezonančnou tlmivkou L a kapacitou C testovacej vzorky musí zdroj pokryť iba straty činného výkonu systému (približne 1/Q testovacej kapacity). Čím vyšší je Q-faktor, tým nižšie sú požiadavky na napájanie.
- Kompaktné a ľahké: Vďaka eliminácii potreby vysoko{0}}regulátorov napätia a výkonových{1}}frekvenčných testovacích transformátorov je hmotnosť a objem približne 1/10 až 1/30 oproti bežným testovacím zariadeniam.
- Vysokokvalitný výstupný tvar vlny: Obvod rezonančného filtra vytvára čistú sínusovú vlnu s mierou skreslenia tvaru vlny menšou alebo rovnou 1 %, čím bráni tomu, aby vrcholy harmonických spôsobili náhodné poškodenie testovacej vzorky.
- Bezpečná prevádzka- pri poruche: Keď sa skúšobná vzorka pokazí, obvod sa okamžite rozladí a skratový-prúd rýchlo klesne na 1/Q normálneho skúšobného prúdu, čím sa zabráni poškodeniu miesta poruchy.
- Žiadne obnovovacie prepätie: Po poruche vysoké napätie okamžite zmizne, oblúk zhasne a nedochádza k prepätiu.
Vlastnosti produktov
- Vysoké napätie, vysoká kapacita: Menovité 800 kV/4 000 kVA, vhodné na testovanie odolnosti voči striedavému napätiu 800 kV -triedy GIS, transformátorov, káblov a iných zariadení.
- Flexibilná konfigurácia: Štyri reaktory môžu byť zapojené do série (na zvýšenie napätia) alebo paralelne (na zvýšenie prúdu). V kombinácii s viac-odbočkovým budiacim transformátorom táto konfigurácia spĺňa rôzne požiadavky na testovacie napätie a prúd.
- Faktor vysokej kvality: Nameraný faktor Q{0}} môže dosiahnuť hodnotu 96 (v sériovej konfigurácii), čo ďaleko presahuje štandardnú požiadavku rovnú 30 alebo väčšiu, čím sa výrazne znižujú požiadavky na kapacitu vstupného zdroja napájania.
- Nízka hlučnosť: Prevádzková hlučnosť Menšia alebo rovná 35 dB, vhodné na použitie v interiéri alebo na miestach s obmedzeniami hluku.
- Komplexná ochrana: Frekvenčne{0}}konvertovaný napájací zdroj obsahuje ochranné funkcie proti prepätiu, nadprúdu, preskoku a výpadku napájania (prepäťová a nadprúdová ochrana bola overená ako funguje normálne v testovacích správach).
- Vysoká{0}}presnosť merania: Chyba merania kapacitného deliča je menšia alebo rovná ±0,5 %, čím prekračuje požiadavky triedy 1.5.
- Overenie spoľahlivosti: Všetky komponenty prechádzajú prísnym výrobným testovaním, vrátane vizuálnej kontroly, izolačného odporu, DC odporu, indukčnosti, výdržného napätia, nárastu teploty (nie je explicitne uvedené, ale malo by byť zahrnuté), straty a transformačného pomeru.
Technické parametre
- Model HYXZ-800kV/4000kVA
- Menovitá celková kapacita 4000 kVA
- Menovité napätie 800 kV
- Celkový menovitý prúd 5 A
- Prevádzková frekvencia 30–300 Hz
- Reaktor (jedna jednotka) 1000 kVA / 200 kV / 5 A, indukčnosť 50 H (±5 %)
- Počet reaktorov 4 jednotky (možno nakonfigurovať sériovo alebo paralelne)
- Budiaci transformátor 180 kVA, Vstup 400 V, Výstup 5/10/35 kV
- Variabilné-frekvenčné napájanie 180 kW, vstup: 3-fázový 380 V/50 Hz, výstup: 0–400 V, 30–300 Hz
- Kapacitný delič napätia 800 kV / 1500 pF, trieda presnosti 1,5
- Faktor kvality (Q) Väčší alebo rovný 68 (merané pri 261,6 Hz: Q=68)
- Hladina hluku menšia alebo rovná 35 dB (nameraná)
- Izolačný odpor (reaktor) Je väčší alebo rovný 2500 MΩ
- Reaktor na test odolnosti proti napätiu v továrni: 200 kV/60 s prešiel; Budiaci transformátor: Indukované výdržné napätie prešlo
- Chyba merania rozdeľovača napätia Menšia alebo rovná ±0,5 %
