Video o produktoch
HM5002-10A Trojfázový jednosmerný odporový tester Zapojenie a prevádzkové video
Funkcie produktov
1) Testovací personál môže vybrať zodpovedajúcu hodnotu výstupného prúdu na základe testovaného produktu.
2) Tento tester podporuje vysokonapäťové a nízkonapäťové testovacie režimy sériového budenia s automatickým zapojením umožňujúcim rýchle a presné meranie jednosmerného odporu nízkonapäťového vinutia.
3) Obsahuje trojfázovú{1}}možnosť synchrónneho testovania.
7) Vybavený 7- farebnou dotykovou obrazovkou pre jasné zobrazenie testovacích údajov v reálnom čase;
8) Obsahuje anglické prevádzkové rozhranie konfigurovateľné podľa požiadaviek používateľa;
9) Obsahuje komunikačný port RS232 na prenos testovacích údajov do riadiaceho softvéru koncového hostiteľa;
10) Obsahuje USB port podporujúci export testovacích dát na USB disky;
11) obsahuje vstavané-hodiny v kalendári s ukladaním testovacích údajov (s možnosťou uložiť 100 sád údajov), funkciami vyvolania a tlače;
12) Obsahuje vylepšené možnosti konfigurácie parametrov zahŕňajúce testy vinutia transformátora, polohy odbočiek, testovacie fázy, teplotu vzorky, teplotu konverzie a ďalšie parametre;
13) Používa plastové puzdro priemyselnej{1}}triedy na zabezpečenie prenosnosti a predĺženie životnosti zariadenia.
Parameter produktov
Výstupný prúd:
Trojfázový{0} test:10A+10A; 5A+5A; 1A+1A;200mA+200mA;20mA+20mA;
Jednofázový-test:20A; 10A; 5A; 1A; 200 mA; 20 mA;
Rozsah merania:
Trojfázový{0} test:10A+10A: 1mΩ-0.6Ω;
5A+5A: 2mΩ-1.2Ω;
1A+1A: 10mΩ-6Ω;
200mA+200mA: 100mΩ-30Ω;
20mA+20mA: 10Ω-200Ω;
Jednofázový-test:20A: 0.5mΩ-1Ω;
10A: 1mΩ-2Ω;
5A: 2mΩ-4Ω;
1A: 10mΩ-20Ω;
200 mA: 100 mΩ-100 Ω;
20mA: 10Ω-20KΩ;
Presnosť:±(0,2 %+2 číslic);
Minimálne rozlíšenie: 0.1μΩ;
Prevádzková teplota:-10-40 stupňov;
Okolitá vlhkosť: Relatívna vlhkosť menšia alebo rovná 80 %, žiadna kondenzácia;
Napájanie: AC220V±10%, 50Hz±1Hz;
Rozmery testera: 428 mm* 350 mm* 230 mm (D*Š*V);
Hmotnosť testeraHmotnosť: 11,2 kg.
Prevádzkové metódy testerov
1) Bootovacie rozhranie

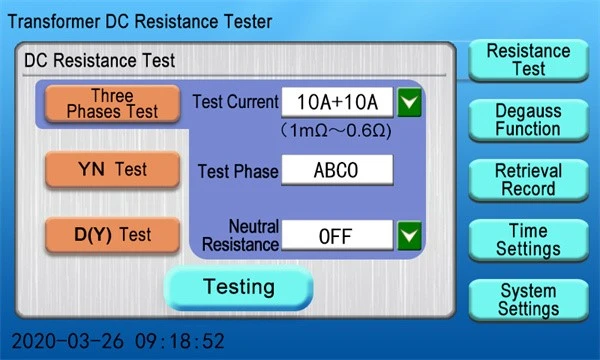

Najprv pripojte testovacie vodiče a napájacie vodiče testera, zapnite hlavný vypínač; v tomto prípade sa rozhranie hlavnej ponuky zobrazí na obrazovke LCD, ako je znázornené nižšie:
Na rozhraní hlavnej ponuky je"Test odporu", "Funkcia demagnetizácie", "Záznam o prevzatí", "Nastavenia času", a"Nastavenia systému"ponuky sa zobrazia na pravej strane. Ak kliknete na niektorú ponuku, na ľavej strane sa zobrazia príslušné parametre (v predvolenom nastavení"Trojfázový test"položka pod"Test odporu"v hlavnom rozhraní). Na základe skutočného zapojenia testera môžete ovládať príslušnú možnosť na obrazovke LCD.
2) Test odporu DC
(1) Trojfázový test:V predvolenom nastavení je"Trojfázový test"položka pod"Test odporu"v hlavnom rozhraní. Môžete kliknúť na

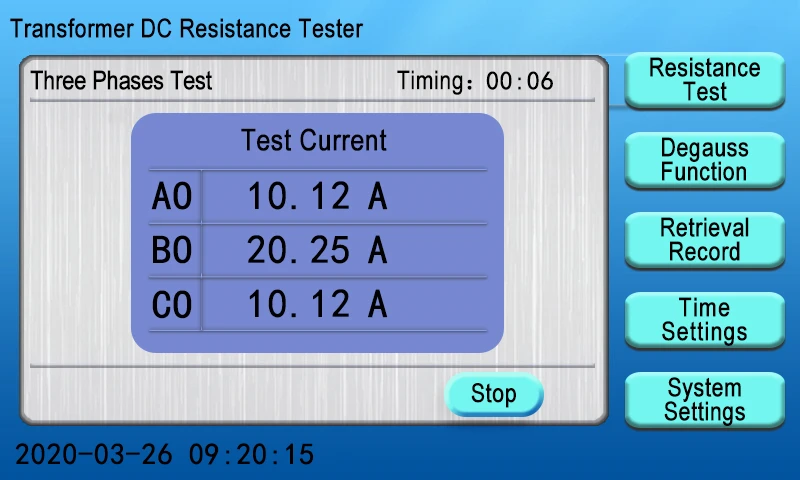

tlačidlo pod aktuálnou možnosťou zmeniť testovací prúd, vyberte zodpovedajúcu úroveň testovacieho prúdu pre testovaný produkt a potom kliknite na"testovanie"vstúpte do rozhrania Trojfázového testu a zobrazte hodnotu trojfázového skúšobného prúdu-, ako je uvedené nižšie:

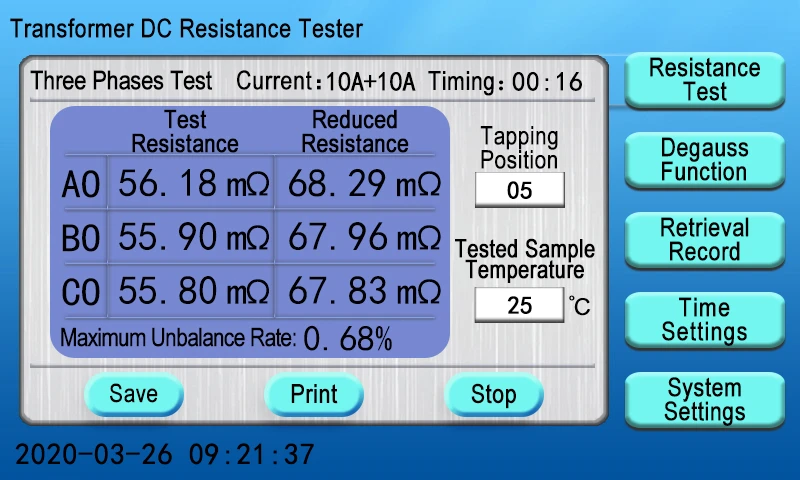

Počkajte niekoľko sekúnd, kým sa skúšobný prúd stabilizuje; Rozhranie prístroja zobrazuje hodnotu trojfázového odporu a mieru nevyváženosti trojfázového odporu, ako aj prevedené hodnoty odporu pri nastavenej teplote, ktoré sa zobrazia na rozhraní testera, ako je uvedené nižšie:
Počas testu môžete kliknutím zmeniť hodnoty"Pozícia poklepania"a"Teplota testovanej vzorky"parametre založené na skutočných testovacích podmienkach; napríklad kliknete na"Pozícia poklepania"do poľa výzvy na zobrazenie poľa s výzvou na numerickú klávesnicu zadajte príslušné číslo ťuknutia a potom kliknite na „OK" pre potvrdenie a potom kliknite na "ESC", aby ste sa vrátili do testovacieho rozhrania, ako je znázornené nižšie:

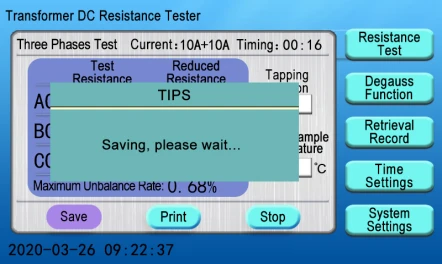

Po dokončení testu je potrebné uložiť aktuálne údaje. Môžete kliknúť na"Uložiť"tlačidlo; v tomto prípade,"Ukladá sa, čakajte, prosím..."na obrazovke LCD sa zobrazí okno s výzvou, čo znamená, že sa údaje testu ukladajú. Po niekoľkých sekundách sa"Uložiť úspešne"zobrazí sa okno s výzvou, čo znamená, že údaje testu boli uložené, ako je uvedené nižšie:
