Ahojte všetci, som Jake z AB Electrical Testing Instruments a dnes riešime otázku, ktorá sa neustále objavuje v našej práci: Dokáže 3-fázový transformátor TTR (Turns Ratio) Tester pomeru otáčok skutočne obstáť vo vysokonapäťových prostrediach? Ak ste v hre na údržbu elektrickej siete, rozvodne alebo priemyselného transformátora, určite ste o tom premýšľali – pretože priestory s vysokým napätím nie sú vašou priemernou dielňou. Hovoríme o 11 kV, 33 kV, dokonca 132 kV a vyššie, kde každé zariadenie musí byť spoľahlivé, bezpečné a dostatočne presné, aby svietilo (a predišlo stresu z neplánovaného výpadku). Poďme si to rozobrať, žiadny upchatý inžiniersky žargón, z ktorého sa vám zalesknú oči.
Po prvé, poďme na rovnakú stránku o tom, čo robí 3-fázový TTR tester, len rýchlo. Kontroluje pomer závitov medzi primárnym a sekundárnym vinutím transformátora, však? To je prerušené, pretože nerovnomerný pomer znamená, že transformátor pracuje mimo svojich konštrukčných špecifikácií, čo môže viesť k prehriatiu, poškodeniu izolácie alebo dokonca katastrofickej poruche. Vysokonapäťové transformátory sú ťahúňmi siete – zvyšujú napätie pri prenose na dlhé vzdialenosti a potom ho znižujú na komerčné a domáce použitie. Ak je ich TTR vypnuté, kvalita energie tankuje a vy sa pozeráte na desiatky tisíc (možno milióny) prestojov. Otázka teda neznie len „dá sa použiť“, ale „dá sa použiť správne bez toho, aby spôsobovala problémy v tomto vysokonapäťovom nastavení?“
Začnime najväčšou prekážkou vo vysokonapäťovom prostredí: elektrickou izoláciou a bezpečnosťou. Tieto priestory sú zaplavené vysokým napätím, takže akékoľvek testovacie zariadenie, ktoré prinesiete, musí byť postavené tak, aby to zvládlo, nielen zapojené do elektrickej zásuvky. Dobré 3-fázové testery TTR (ako tie, ktoré navrhujeme v AB) sa dodávajú so vstavanou izoláciou, ktorá izoluje testovacie obvody od vysokonapäťovej strany transformátora. To znamená, že keď pripojíte vodiče ku svorkám 132 kV transformátora, samotný tester neprivádza vysoké napätie späť do vášho notebooku alebo technika, ktorý ho obsluhuje. Počkaj, ale stačí to? Niektoré lacné testery základnej úrovne TTR obmedzujú izoláciu, takže sú určené iba na použitie v interiéri s nízkym napätím – nikdy by ste jeden nevytiahli do rozvodne, aby ste otestovali vysokonapäťový transformátor. Ale vysokokvalitné 3-fázové modely TTR, ktoré dodávame, sú dimenzované pre prostredia CAT IV alebo dokonca CAT V, ktoré sú špeciálne vyrobené pre vysokonapäťové práce vonku alebo v rozvodniach. To nie je len číslo; CAT V znamená, že dokážu zvládnuť prechodné prepätia spôsobené spínaním alebo bleskom bez vyprážania obvodov, o čom sa nedá vyjednávať v priestoroch s vysokým napätím.
Ďalej: presnosť. Keď testujete 3-fázový transformátor, potrebujete, aby bol pomer presný vo všetkých troch fázach - dokonca aj 0,5% rozdiel medzi fázami je červený príznak. Ale pri vysokonapäťových nastaveniach je okolitý elektrický šum. Premýšľajte o tom: rozvodňa je plná iných zariadení, ktoré bzučia a vytvárajú elektromagnetické rušenie (EMI), ktoré môže narušiť testovacie údaje. Low-end TTR tester tu získa odpadové dáta, pretože nemá správne filtrovanie šumu. Naše 3-fázové testery TTR používajú diferenciálne spracovanie signálu a tienené testovacie káble na prekonanie tohto šumu, takže aj na 132 kV rozvodni získate spoľahlivé, opakovateľné hodnoty v priebehu niekoľkých sekúnd. Zákazníci testovali tieto jednotky bok po boku so starými nástrojmi TTR na 220 kV rozvodni a naše zachytili 0,3 % fázový nesúlad, ktorý staré vynechali – niečo, čo by viedlo k nevyváženému zaťaženiu a prehriatiu transformátora. To je skutočná výhra: tester nepracuje len v priestoroch s vysokým napätím, ale funguje dostatočne dobre na to, aby skutočne predchádzal problémom.
Počkajte, ale čo testovacie protokoly špecifické pre vysokonapäťové transformátory? Väčšina vysokonapäťových transformátorov je ponorená do oleja, však? Sú veľké, objemné a často sa inštalujú vo vzdialených rozvodniach, kde môžu byť zdroje energie obmedzené. Naše 3-fázové testery TTR sú prenosné – fungujú na dobíjacích lítium-iónových batériách, ktoré vydržia viac ako 8 hodín, takže na miesto nemusíte ťahať generátor. To je zmena hry, pretože mnohé lokality vzdialených rozvodní nemajú ľahko dostupné striedavé napájanie. Okrem toho môžu testovať transformátory na zvýšenie aj zníženie, čo je presne to, čo by ste našli vo vysokonapäťových prenosových sieťach. Ale počkajte, testovanie TTR je len jednou časťou úplnej kontroly stavu transformátora, však? Nechcete sa zastaviť len na pomere otáčok. To je dôvod, prečo náš katalóg obsahuje ďalšie nástroje, ktoré sa dokonale hodia k 3-fázovým testerom TTR na údržbu vysokonapäťových transformátorov. Napríklad tester na meranie impedancie skratu transformátora vám umožňuje skontrolovať deformáciu vinutia, čo je ďalšia kritická chyba vo vysokonapäťových transformátoroch, ktorá sa môže prejaviť po skrate. Máme tiež tester dielektrickej straty transformátora na meranie kvality izolácie, čo je mimoriadne dôležité, pretože vysoké napätie môže izoláciu rýchlo starnúť. Ak robíte úplný audit na vysokonapäťovom sieťovom transformátore, chytenie testera TTR a týchto ďalších nástrojov znamená, že pokrývate všetky základy.
Ale počkajte, sú tu výhrady. Nemôžete len tak prísť k akémukoľvek vysokonapäťovému transformátoru so starým 3-fázovým TTR testerom a dostať sa z toho. Najprv sa musíte uistiť, že rozsah napätia testera zodpovedá menovitému napätiu transformátora. Tester dimenzovaný až na 50 kV nebude fungovať na 132 kV transformátore - je to jednoduché. Po druhé, musíte dodržiavať postupy uzamknutia/označenia (LOTO), dokonca aj so vstavanou izoláciou testera. Práca pod vysokým napätím je vždy nebezpečná, takže tester je nástroj, nie náhrada správnych bezpečnostných protokolov. Po tretie, tester musíte pravidelne kalibrovať. Vo vysokonapäťových prostrediach môžu výkyvy teplôt (vonkajšie rozvodne sú v lete veľmi horúce a v zime mrznúť) ovplyvniť kalibráciu, takže ročná (alebo dokonca polročná) kalibrácia nie je obchodovateľná, aby boli údaje presné. Ponúkame kalibračné služby pre všetky naše testery, takže to nemusíte zisťovať sami.
Ďalšia častá otázka: môžete testovať živé transformátory s 3-fázovým TTR testerom vo vysokonapäťovom prostredí? Počkajte, väčšina testov TTR sa vykonáva na transformátoroch bez napätia, však? Pretože testovanie živých transformátorov je oveľa nebezpečnejšie a je ťažšie získať presné údaje kvôli aktívnemu napätiu. Existuje však niekoľko pokročilých testerov TTR (vrátane našich modelov), ktoré dokážu testovať živé TTR pri nízkych prúdoch, čo je užitočné na rýchle kontroly napájaných vysokonapäťových transformátorov bez ich vypnutia. To je obrovské plus pre prevádzkovateľov sietí, pretože každá minúta, keď je transformátor vypnutý, znamená stratu príjmov. Naša funkcia testovania TTR naživo vám umožňuje získať pomerový údaj bez prerušenia služby, ak budete dodržiavať bezpečnostné pokyny. Počas špičky letného dopytu využívali túto funkciu jeden zákazník v Texase, aby sa predišlo plánovanému výpadku, ktorý by ich stál viac ako 100 000 USD na stratených príjmoch. To je druh skutočnej hodnoty, vďaka ktorej sa investícia do dobrého 3-fázového testera TTR oplatí aj pri práci s vysokým napätím.
Počkajte, bavme sa o dlhodobom používaní v drsnom vysokonapäťovom prostredí. Rozvodne sú prašné, vlhké a vystavené poveternostným vplyvom – takže testovacie zariadenie musí byť odolné. Naše 3-fázové testery TTR majú krytie IP65, čo znamená, že sú prachotesné a zvládnu aj postriekanie vodou, čo je ideálne pre vonkajšie rozvodne. Poslali sme jednotky do ťažobných prevádzok (ktoré majú vysokonapäťové transformátory pre svoje spracovateľské závody) a veterných elektrární, kde sú prach a vietor neustály problém a aj po rokoch používania fungujú bezchybne. Porovnajte to s lacnými testermi, ktoré začnú zlyhávať po mesiaci v prašnom prostredí – naše jednotky sú na túto prácu skonštruované.
Teraz sa pozrime na mýtus, ktorý neustále počúvam: „Potrebujem obrovský, objemný laboratórny tester na prácu vo vysokonapäťových priestoroch.“ To už jednoducho nie je pravda. Moderné 3-fázové testery TTR sú dostatočne kompaktné, aby sa zmestili do batohu na náradie, s farebným dotykovým displejom, ktorý sa ľahko používa aj v pracovných rukaviciach. Na ich obsluhu nepotrebujete vzdelanie v odbore elektrotechnika – náš tím technickej podpory poskytuje školenie na mieste pre všetkých zákazníkov, takže aj technici s 5-ročnými skúsenosťami v rozvodni si môžu za 30 minút vybrať, ako používať tester. To je dôležité, pretože v teréne nemáte čas čítať 100-stranový manuál.

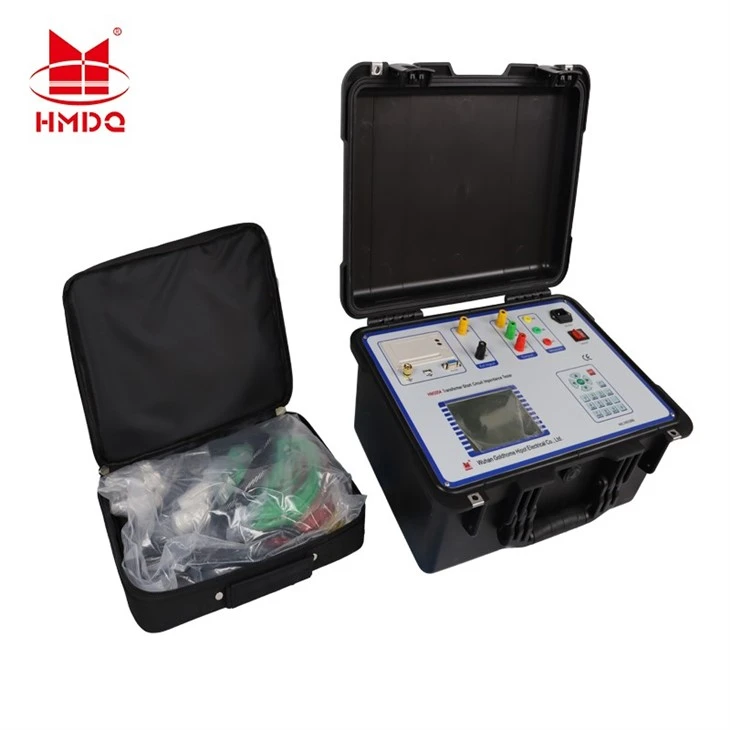

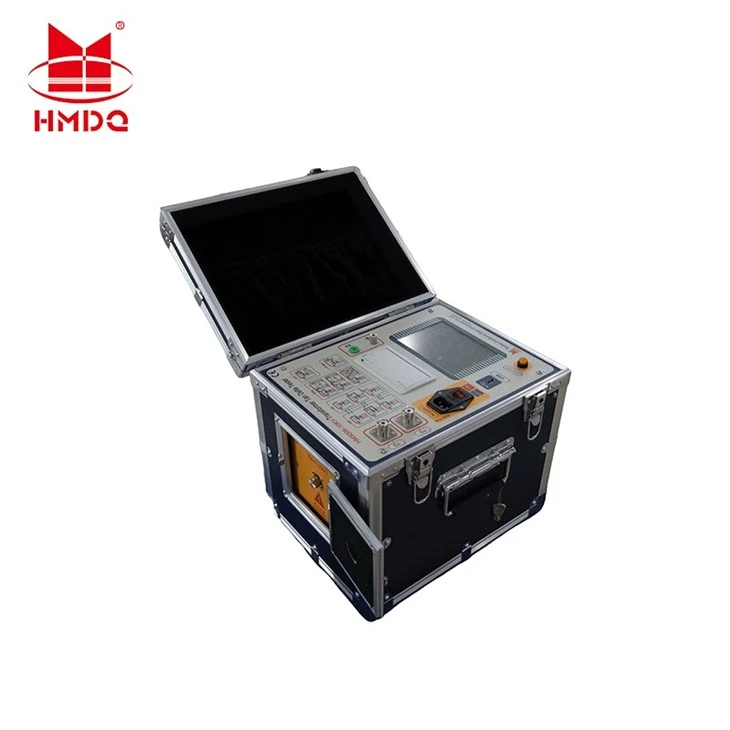

A čo spárovanie s iným testovacím zariadením pre prácu s vysokým napätím? Povedzme, že robíte úplné hodnotenie stavu na 220kV transformátore. Najprv by ste spustili testovanie TTR, aby ste skontrolovali pomer vinutia, potom použite niečo ako nástroj na testovanie impedancie skratu, ktorý nosíme na kontrolu deformácie vinutia, a plne automatický tester dielektrickej straty na overenie stavu izolácie. Všetky tieto zariadenia spolupracujú s našimi 3-fázovými testermi TTR, aby vám poskytli úplný obraz o zdravotnom stave transformátora, ktorý je rozhodujúci pre vysokonapäťové zariadenia, ktorých výmena stojí milióny. Je to ako ísť k lekárovi – nedostanete len jeden test, ale aj panel, aby ste sa uistili, že všetko funguje. To isté platí pre vysokonapäťové transformátory.
Teraz sa pozrime na nejaké skutočné údaje, aby sme to mohli zálohovať. Nedávno sme urobili štúdiu s regionálnym energetickým družstvom, ktoré prevádzkuje viac ako 150 vysokonapäťových transformátorov na severozápadnom Pacifiku. Používali staré testery TTR, ktoré boli dimenzované iba na 34,5 kV, takže keď prešli na naše 3-fázové testery TTR (s menovitým výkonom do 230 kV), zaznamenali 92% skrátenie času testu na jeden transformátor a zachytili 4 skryté chyby vo svojom vysokonapäťovom vozovom parku počas 12 mesiacov. Tieto poruchy by viedli k neplánovaným výpadkom, ktoré by celkovo postihli viac ako 10 000 zákazníkov. Nie je to len výhra pre zariadenie – je to výhra pre spoľahlivosť a dôveru zákazníkov.
Ale počkajte, stále existujú limity. Ak pracujete s ultravysokonapäťovými (UHV) transformátormi, ako je 500 kV a viac, možno budete musieť použiť špecializovaný tester TTR, ktorý je dimenzovaný pre daný rozsah napätia, ale aj naše štandardné vysokonapäťové 3-fázové modely TTR fungujú perfektne pre 99 % dnes používaných vysokonapäťových transformátorov (11 kV až 230 kV). Pre UHV aplikácie vám tiež môžeme pomôcť nájsť to správne prispôsobené vybavenie, takže to nie je tak, že máme len jednu veľkosť pre všetkých.
Teraz sa vráťme späť k pôvodnej otázke: Môže byť 3-fázový TTR tester pomeru otáčok transformátora použitý vo vysokonapäťovom prostredí? Krátka odpoveď je áno – ale iba ak si vyberiete správny tester, dodržiavate bezpečnostné protokoly a používate ho správne. Staré, lacné jednotky, ktoré sa dodávajú v chatrnom plastovom obale? Nie, tie sú pre nízkonapäťové dielne. Odolné, izolované, odhlučnené, prenosné, ktoré vyrábame v AB? Absolútne – presne na túto prácu sú stvorené.
Ak ste technik rozvodne, manažér údržby prevádzkovateľa siete alebo manažér priemyselného závodu s vysokonapäťovými transformátormi, nemusíte sa uspokojiť so zariadením, ktoré funguje „väčšinu času“. Naše 3-fázové TTR testery sú prísne testované vo vysokonapäťových prostrediach, spárované s ďalšími základnými nástrojmi, ako je Transformer Material Analyzer na kontrolu kvality materiálu jadra a tie, ktoré som už spomenul, aby ste sa uistili, že získate čo najpresnejšie hodnoty. Ponúkame tiež flexibilné možnosti financovania, takže na upgrade svojho testovacieho zariadenia nemusíte vopred zaplatiť veľkú paušálnu sumu.
Ak ste pripravení hovoriť o modernizácii svojho zariadenia na testovanie vysokonapäťových transformátorov, obráťte sa na náš tím tu – sme tu, aby sme odpovedali na všetky vaše otázky, či už testujete 33kV distribučný transformátor alebo 220kV prenosovú jednotku. Nečakajte, kým dôjde k poruche, aby ste si uvedomili, že vaše testovacie zariadenie nie je v poriadku.
Referencie
- IEEE Std C57.12.90-2015, „Štandardný testovací kód pre rozvodné, napájacie a regulačné transformátory ponorené do kvapaliny“
- Pokyny Národnej rady pre elektrickú bezpečnosť (NESB) pre testovacie zariadenia vysokonapäťových rozvodní
- Správa o internom teste elektrických testovacích prístrojov AB: Výkon 3-fázového testera TTR v prostredí rozvodne 132 kV (2023)
- Power Grid Maintenance Association (PGMA) „Osvedčené postupy monitorovania stavu transformátora na rok 2022“
