Regenerácia a čistenie plynu SF6Návod na obsluhu jednotky
Keďže globálne predpisy o emisiách skleníkových plynov sú čoraz prísnejšie, jednotky na regeneráciu a čistenie plynu SF₆ sa stali nevyhnutným kľúčovým zariadením v energetickom priemysle. Ako popredná spoločnosť v oblasti vysokonapäťových testovacích zariadení v Číne{1}Goldhomevyrába sériu HMLH jednotiek na regeneráciu a čistenie plynu SF₆. Vďaka svojej vysokej-regenerácii, hĺbkovému čisteniu a bezpečnému a spoľahlivému výkonu sú tieto jednotky široko používané pri údržbe a opravách zariadení, ako sú rozvádzače GIS a ističe. Tento dokument poskytuje podrobný úvod do prevádzky jednotky na regeneráciu a čistenie plynu Goldhome SF6.
Prehľad produktu a princíp fungovania

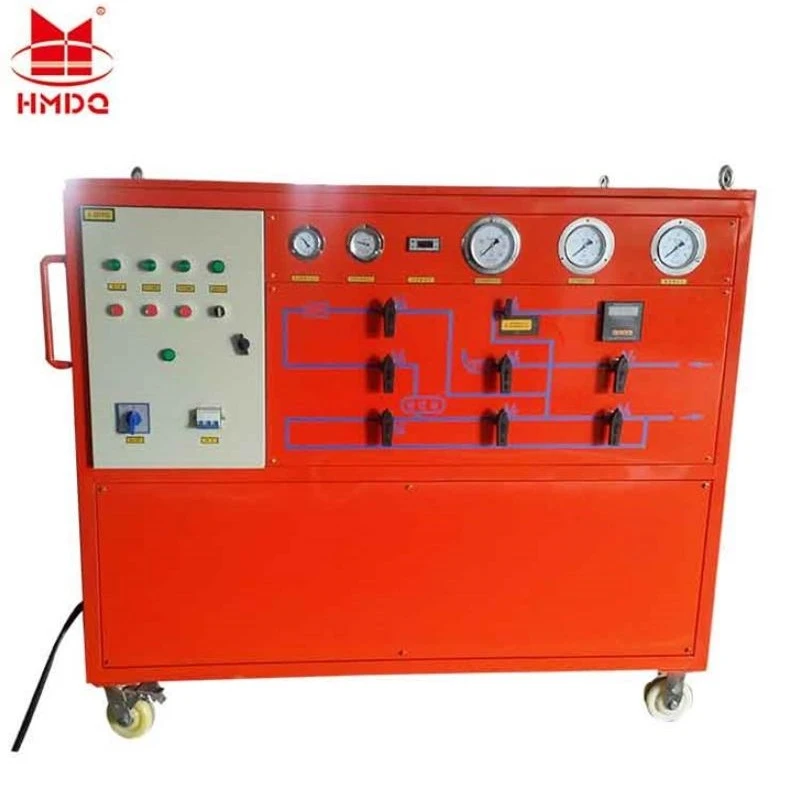

Jednotka na regeneráciu a čistenie plynu Goldhome SF6 funguje na princípe chladeného skvapalňovania, pričom integruje funkcie ako regenerácia, nabíjanie/vybíjanie, čistenie, vákuová extrakcia, skladovanie a plnenie fliaš. Prostredníctvom nasávania a stláčania kompresora jednotka nasáva a stláča plyn SF6 z elektrického zariadenia, pričom súčasne využíva nízku teplotu vyparovania chladiva R22 na chladenie, skvapalňovanie a skladovanie plynu. Proces čistenia sa vykonáva súčasne počas regenerácie a nabíjania/vybíjania. Tri vstavané-odlučovače oleja a vysúšacie filtre v systéme účinne odstraňujú olej a vlhkosť z plynu a zaisťujú tak čistotu plynu SF6.
Podrobné prevádzkové postupy
Pred-príprava na prevádzku
Pred použitím vykonajte dôkladnú bezpečnostnú kontrolu: Overte, či je zariadenie správne uzemnené, či v potrubí nedochádza k únikom a či je napájanie stabilné pri 380 V ±10 % trojfázový, päť{3}}vodičový striedavý prúd. Pripojte regeneračnú jednotku k portu plynovej komory elektrického zariadenia pomocou špeciálnej hadice, ktorá zabezpečí bezpečné utesnenie. Ak je plyn silne kontaminovaný, odporúča sa vopred otestovať typy nečistôt.
Krok 1: Vákuová evakuácia
Pred spustením vákuového čerpadla skontrolujte potrubné spoje a uistite sa, že manometer systému, ktorý sa má evakuovať, ukazuje nulu alebo nižšiu hodnotu. Pomocou vákuového čerpadla jednotky odsajte elektrické zariadenie SF6 a spojovacie potrubie. Konečné vákuum jednotky je menšie alebo rovné 10 Pa; odčerpanie objemu 1 m³ plynu SF6 s počiatočným tlakom 0,1 MPa až 133 Pa trvá menej ako jednu hodinu. Na vstupe vákuového čerpadla je nainštalovaný elektromagnetický vákuový-tesniaci ventil; automaticky utesní systém, keď sa čerpadlo zastaví, aby sa zabránilo kontaminácii spätným tokom oleja.
Krok 2: Rekuperácia plynu
Odporúča sa spustiť chladiaci kompresor jednu hodinu vopred, aby sa zabezpečila vhodná okolitá teplota. Spustite kompresor, aby nasal a stlačil plyn SF6 z elektrického zariadenia pri určitom tlaku, potom ho ochlaďte a skvapalnite na uskladnenie. Goldhome dokáže obnoviť zvyškový tlak z GIS na 50 kPa (absolútny tlak). Počas regenerácie je možné cez priezor pozorovať hladinu kvapaliny v zásobnej nádobe; odporúča sa, aby hladina kvapaliny nepresahovala dve-tretiny priezoru.
Krok 3: Purifikácia
Získaný plyn prechádza cez sušičku s molekulovým sitom na odstránenie vlhkosti a cez odlučovač oleja na odstránenie oleja. Pre plyn SF6 s obsahom vlhkosti pod 1 000 ppm dosahuje jednotka Goldhome obsah vlhkosti<60 ppm (by weight) and an oil content of <10 ppm (by weight) after a single recovery and purification cycle. The filter is equipped with a heating regeneration system that allows for regeneration under vacuum conditions, enabling the molecular sieve to be reused repeatedly.
Krok 4: Plnenie plynu a plnenie valca
Počas plnenia plynu použite buď tlakový rozdiel alebo kompresor na prenesenie SF6 zo zásobníka jednotky do elektrického zariadenia, kým sa nedosiahne požadovaný prevádzkový tlak. Počas plnenia fliaš využite vlastnosti chladenia na priame plnenie fliaš skvapalneným plynom SF6. Všimnite si, že časť kvapaliny SF6 by mala byť rezervovaná vo fľaši, aby sa zabránilo naplneniu prázdnej fľaše.
Krok 5: Koniec prevádzky
Zatvorte všetky ventily, odpojte potrubie a zaznamenajte objem regenerovaného plynu, čistotu a údaje o spracovaní. Ovládací panel jednotky Guodian Huamei integruje elektrickú riadiacu skriňu, ovládacie ventily a monitorovacie nástroje a je vybavený procesnými indikátormi, vďaka ktorým je obsluha pohodlná a intuitívna.
Bezpečnostné ochrany a preventívne opatrenia
Jednotka Goldhome je vybavená spoľahlivými bezpečnostnými ochrannými zariadeniami: na výstupnom otvore kompresora je nainštalovaný vysokotlakový regulátor, ktorý automaticky vypne systém v prípade pretlaku; na zásobník je nainštalovaný poistný ventil na automatické odvetranie prebytočného tlaku. Počas prevádzky noste plynovú masku, okuliare a rukavice, aby ste zabránili otrave produktmi rozkladu SF6. Kontrolujte tlak počas regenerácie, aby ste zabránili vniknutiu vzduchu, a pravidelne vymieňajte filtre, kontrolujte kompresorový olej a kontrolujte tesnenia.
