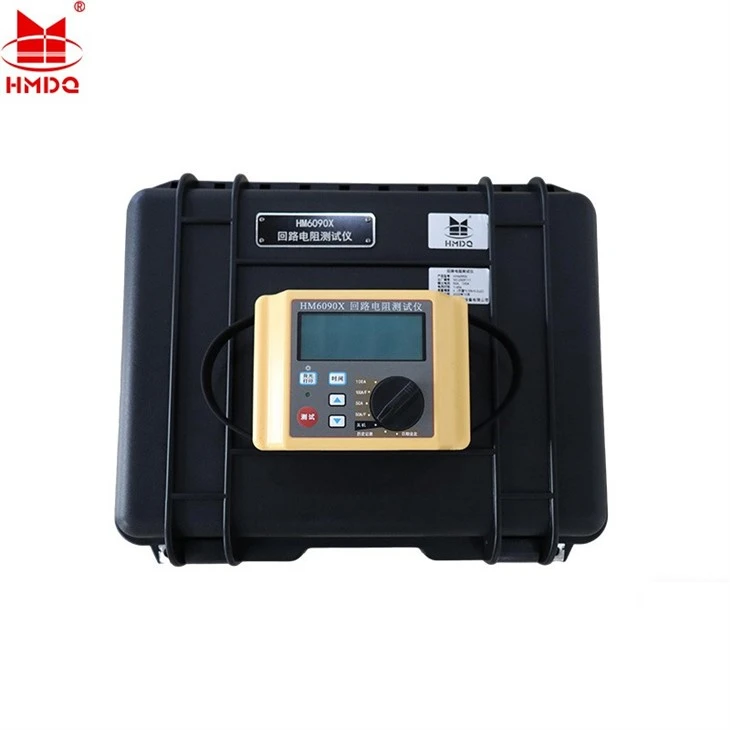

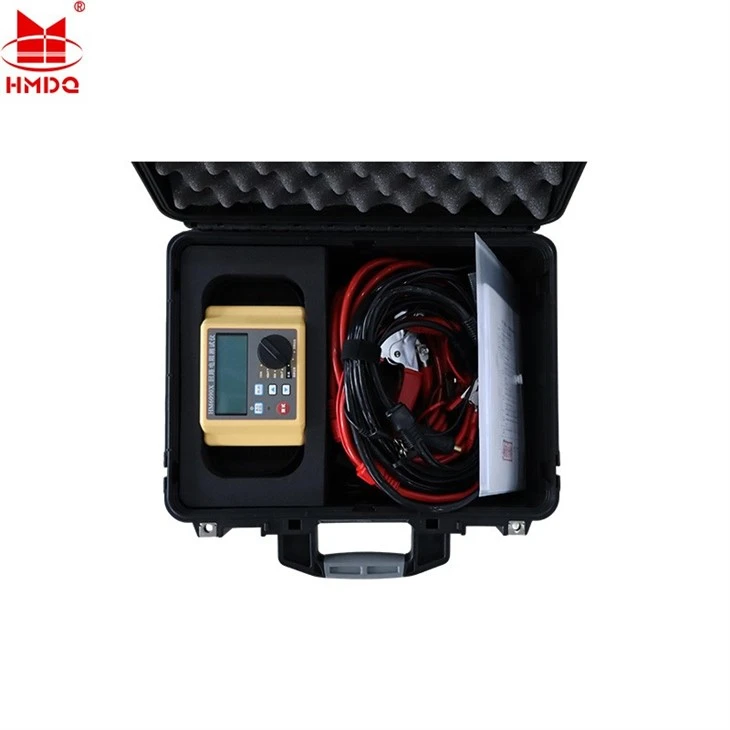

HM6090X Video tester odporu kontaktnej slučky
Prehľad produktu a aplikačné scenáre
Prehľad produktov
Tester odporu kontaktov HM6090X je vhodný na-údržbu vysokonapäťových spínačov-na mieste v oddeleniach napájania a na testovanie odporu obvodov vo výrobniach vysokonapäťových spínačov-. Dokáže merať hodnotu odporu testovanej vzorky pri prúdoch 100A/200A.
Aplikačné scenáre
Údržba energetického systému: Zmerajte odpor kontaktov hlavných kontaktov-vysokonapäťových a nízkonapäťových rozvádzačov, ističov a odpojovačov.
Kontrola priemyselného zariadenia: Otestujte hodnoty odporu na kontaktoch relé, spájkovaných spojoch káblov a prípojnicových spojoch.
Operácie v teréne: Vykonávajte testovanie prenosných zariadení v rozvodniach, distribučných miestnostiach a iných prostrediach bez pevných zdrojov energie.
Technické špecifikácie
|
Parameter |
Špecifikácia |
|
Model |
HM6090X |
|
Výstupný prúd |
nastaviteľný od 50A/100A |
|
Rozsah merania |
10pΩ~10mΩ(50A);10μΩ~10mΩ(100A) |
|
Rozlíšenie |
0.1μΩ |
|
Presnosť |
(údaj x 0,5 %+0.2 μΩ) |
|
Čas testu |
1s/5s/10s/30s/60s voliteľné (v závislosti od výbavy) |
| Frekvencia merania |
Väčšie alebo rovné 400-krát (režim 100AV1mQ/1s, plne nabité) |
| Testovací prúd |
Nastaviteľný 50A/100A |
| Rozsah |
10μΩ~10mΩ(50A);10μΩ~10mΩ(100A); 10μΩ~10mΩ(50A/F);10μΩ~10mΩ(100A/F) |
| Minimálne rozlíšenie |
0.1μΩ |
| Čas merania |
Voliteľné 1s/5s/10s/30s/60s (určené nastavením rozsahu) |
| Presnosť merania |
±(čítanie ×0,5 %+0.2μΩ) |
| Cykly merania |
Väčší alebo rovný 400 cyklom (100 A/1 mΩ/1 režim, plná batéria) |
| Napájanie, hmotnosť a rozmery | |
| Napájanie | Vstavaná-lítiová batéria s podporou rýchleho{1}}nabíjania |
| Hlavná jednotka bývanie | Izolovaný ABS materiál s odolnosťou proti oxidácii |
| Hmotnosť hlavnej jednotky | Menej alebo rovné 1,2 kg |
| Rozmery hlavnej jednotky | 155 mm (D) × 110 mm (Š) × 70 mm (V) |
Vzhľad prístroja
Obrázok 1 Rozloženie obrazovky LCD
Obrázok 1 zobrazuje schému rozloženia obrazovky. Komponenty na stránke sú popísané takto:
- 1 Úroveň nabitia batérie: Zobrazuje aktuálnu úroveň nabitia batérie nástroja;
- 2 Ikona Bluetooth: Indikuje, že je aktivovaná funkcia Bluetooth nástroja;
- 3 Ikona USB: Indikuje, že je pripojené USB nástroja;
- 4 Stav merania: Indikuje, že prístroj je momentálne v režime merania
- 5 Aktuálny dátum/čas: Zobrazuje rok, mesiac, deň, hodinu a minútu;
- 6 Current Range: Zobrazuje výstupný prúd napájacieho zdroja;
- 7 Jednotka merania odporu: Zobrazuje jednotku odporu vrátane „μΩ“, „mΩ“, „Ω“ a „kΩ“;
- 8 Výsledok merania odporu: Zobrazuje nameranú hodnotu odporu;
- 9 Indikátor režimu histórie: Indikuje vstup do režimu dotazovania na historické merania;
- 10 Sekvenčné číslo histórie: Zobrazuje poradové číslo predtým zaznamenaných meraní v režime histórie; zobrazuje čas merania v režime merania;
- 11 Chybové a chybové kódy: Zobrazuje aktuálne chybové alebo chybové kódy. Informácie o príslušnom kóde nájdete v časti 3.3 Poznámky k skúšobnému postupu.
