Prehľad produktu a aplikačné scenáre
Prehľad produktov
HM6090-200A je plne automatický ručný tester odporu kontaktu vyvinutý pomocou technológie vysokofrekvenčného spínaného napájania a digitálnych obvodov. V súlade s energetickým štandardom DL/T845.4-2004 vydáva jednosmerný prúd 100A na presné meranie prechodového odporu vodivých komponentov s rozlíšením 0,1μΩ. Je vhodný na rýchle testovanie spoľahlivosti elektrických spojov.
Aplikačné scenáre
Údržba energetického systému: Zmerajte odpor kontaktov hlavných kontaktov-vysokonapäťových a nízkonapäťových rozvádzačov, ističov a odpojovačov.
Kontrola priemyselného zariadenia: Otestujte hodnoty odporu na kontaktoch relé, spájkovaných spojoch drôtov a prípojnicových spojoch.
Operácie v teréne: Vykonávajte testovanie prenosných zariadení v rozvodniach, distribučných miestnostiach a iných prostrediach bez pevných zdrojov energie.
Technické špecifikácie
|
Parameter |
Špecifikácia |
|
Model |
HM6090S - 100A |
|
Výstupný prúd |
200A, 150A, 100A, 50A |
|
Rozsah merania |
200A 0 - 1000uΩ 150A 0 - 1400uΩ 100A 0 - 2000uΩ 50A 0 - 10 mΩ |
|
Rozlíšenie |
0.1μΩ |
|
Presnosť |
± (čítanie x 0,5 %+ 1 uΩ) |
|
Čas testu |
rýchlo, 10 ~ 60 sekúnd voliteľné |
| Automatické vypnutie |
automatické vypnutie po 5 minútach bez prevádzky |
| Napájanie |
vstavaná-lítiová batéria alebo externá nabíjačka, vstup nabíjačky 100 - 240VAC, 50 Hz/60 Hz |
| Nabíjacie napätie | 12.6V |
| Nabíjací prúd | Menšie alebo rovné 3A |
| Veľkosť hostiteľa | 220 mm × 168 mm × 65 mm |
| Hmotnosť hostiteľa | 1,6 kg (okrem testovacej linky) |

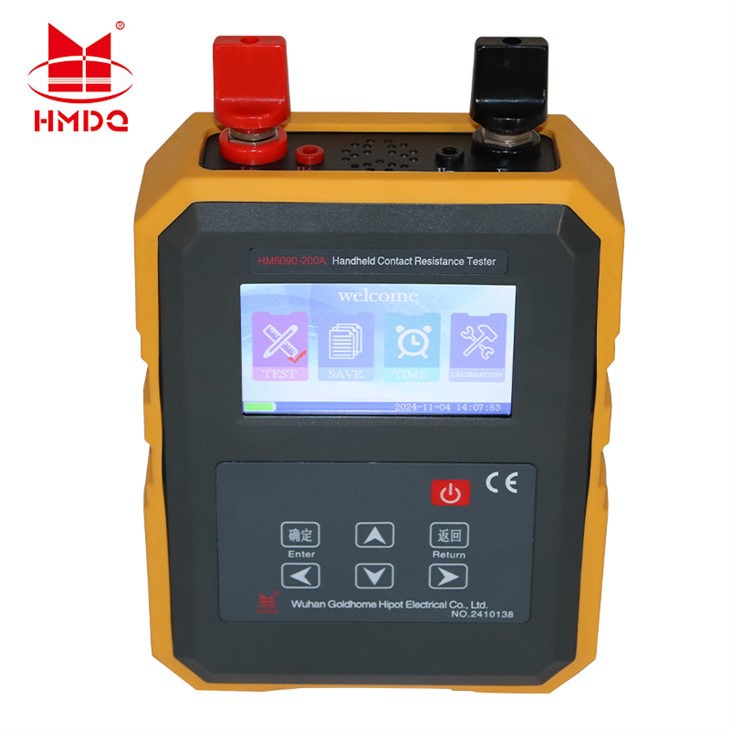

Panelový úvod
LCD obrazovka:4,3-palcová priemyselná farebná LCD obrazovka s vysokým jasom, ponuka obsluhy displeja a zobrazenie výsledkov merania.
klávesnica:slúži na obsluhu a nastavenie parametrov rôznych funkcií.
I+, I- :prúdový výstupný terminál.
V+, V- :napäťový vstupný konektor.
USB port:Pripája sa k externému USB disku na ukladanie testovacích údajov.
USB štvorcový port:Pripája sa k externej tlačiarni.
Rozhranie nabíjania:na nabíjanie použite špeciálnu nabíjačku.
návod na obsluhu
Po pripojení všetkých testovacích káblov zapnite prístroj a zadajte"hlavné menu"rozhranie po inicializácii, ako je znázornené na obrázku nižšie.
Vyberte"Začať test"a stlačte"ok"vstúpiť do"Pripravte test"rozhranie, ako je uvedené nižšie.
Aktuálne:Nastavte výstupný výkon tohto experimentu na 50A/100A/150A/200A.
Ak odpor obvodu počas testu presiahne rozsah zodpovedajúcej odbočky, prúd nemusí dosiahnuť nastavený prúd.
čas:Nastavte čas testu tohto experimentu, 50A / 100A môže zvoliť "rýchly" alebo "10 / 20 / 30 / 40 / 50 / 60 sekúnd", 150A / 200A môže vybrať "rýchly" alebo "5 sekúnd" test môže kedykoľvek zastaviť test stlačením tlačidla "Zrušiť".
číslo:Nastavte číslo vzorky tohto experimentu
Hlavná zobrazovacia plocha:zobrazenie hodnoty odporu meraného objektu.
Vicezobrazovacia plocha:zobraziť hodnotu napätia, aktuálnu hodnotu a čas testu testovaného produktu.
"Výsledky testov" je zobrazený nižšie. Stlačením vľavo a vpravo presuniete kurzor a stlačením OK vykonáte vybratú operáciu.
Ak v procese testovania prístroj zistil poruchu slabého kontaktu s testovacou linkou, zobrazí sa okno s upozornením na poruchu, ktoré spustí alarm a zastaví meranie.
Ak prístroj zistí, že vnútorná teplota je príliš vysoká, ventilátor sa automaticky zapne na chladenie a ventilátor sa automaticky vypne po poklese teploty.
Pokračovať v meraní:Pokračujte v meraní odporu s aktuálnym nastavením.
Tlačové údaje:Vytlačte aktuálne výsledky testu pripojením k externej tlačiarni.
Uložiť údaje:Uložte aktuálne výsledky testu do lokálneho počítača.
V rozhraní hlavnej ponuky vyberte možnosť „Uložiť dopyt“ a stlačením tlačidla „Ok“ vstúpte do rozhrania „Uložiť záznamy“, ako je znázornené na nasledujúcom obrázku.
Úložisko USB flash disku:Obsah lokálneho úložiska sa uloží na externý USB flash disk.
