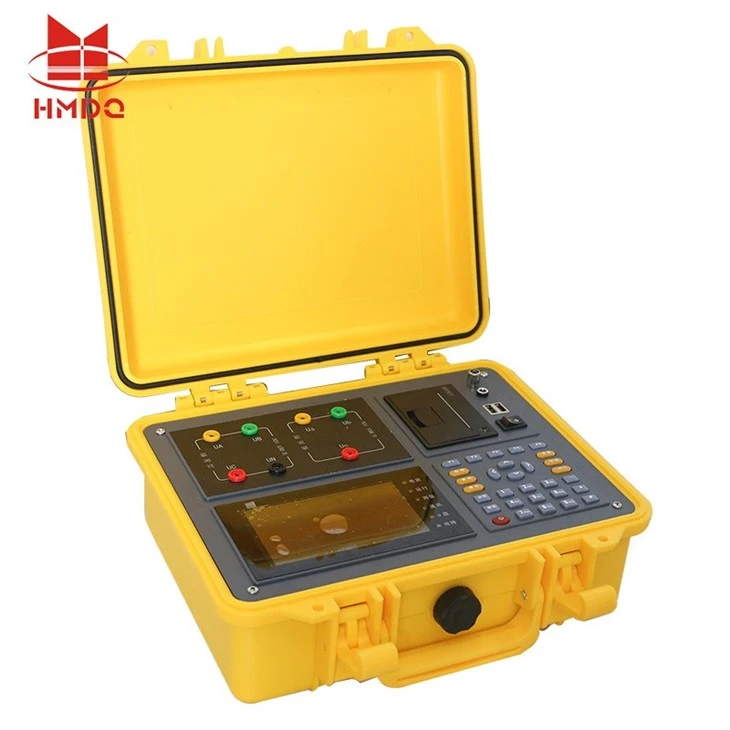

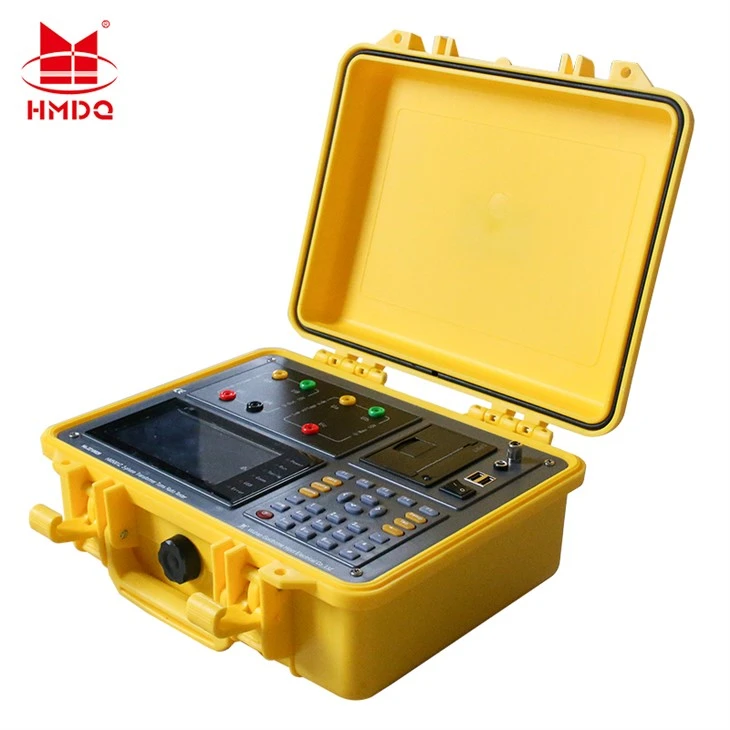

1.LCD rozhranie

1.1. Rozhranie hlavnej ponuky Ako je znázornené na obrázku 1.

Obrázok 1. Hlavné menu

Po spustení testera sa zobrazí hlavná ponuka, ako je znázornené na obrázku 1.

Existujú8 možností funkcií, menovitenastavenie parametrov, troj{0}}fázový TTR, troj{1}}fázový pomer, jednofázový transformátor, jednofázový transformátor, transformátor typu Z-, Scottov transformátor, Anti{4}}Scottov transformátor, historické údaje, ktorý je možné zvoliť stlačením "↑", "↓", "←", "→" a zvolená položka sa zvýrazní, potom stlačte "Enter" pre vstup do príslušnej funkcie; V hornej časti obrazovky sa zobrazujú stavové parametre vrátane čísla verzie programu, dátumu, času atď. V hornej časti obrazovky sa súčasne zobrazuje amplitúda napätia a zvyšková kapacita internej batérie, aby obsluha mohla kedykoľvek sledovať stav batérie prístroja. V prípade, že nájde batériu s nedostatočným napätím, môže ju včas nabiť; Panel s výzvami sa nachádza v spodnej časti obrazovky, ktorej cieľom je poskytnúť používateľovi jednoduché pokyny na obsluhu, aby ju mohol správne ovládať.

2. Obrazovka nastavenia parametrov

Stlačte funkciu "nastavenie parametrov", vstúpte najprv na obrazovku nastavenia parametrov, ako je znázornené na obrázku 2.

Položky, ktoré je potrebné nastaviť na obrazovke nastavenia parametrov, zahŕňajú číslo testovacej vzorky, menovitý pomer otáčok, množstvo poklepania, rovnakú úroveň poklepania, nastavenie dátumu, nastavenie času atď. Panel s výzvami sa nachádza v spodnej časti LCD, aby operátora upozornil, ako má pracovať. Na rozhraní, ako je znázornené na obrázku 4, stlačte "↑" a "↓" pre pohyb kurzora; stlačte "Enter", potom sa farba zvoleného parametra zmení, v tomto čase stlačte číselné tlačidlo pre zadanie požadovaných parametrov a stlačte "Enter", nastavenie parametra sa prejaví a farba položiek parametra sa vráti do normálu; po nastavení parametrov stlačte "Exit" pre návrat. Význam a funkcia každej položky parametra je nasledovná:

Testovacia vzorka č.:číslo transformátora (na testovanie), môže byť zadané maximálne 6 číslic.

Hodnotené TTR:pri menovitom prevode, hodnota pomeru otáčok napätia transformátora (ktorý sa má testovať) na strane vysokého napätia a na strane nízkeho napätia.

Rovnaká úroveň poklepania:percento napätia regulované na každom prevodovom stupni transformátora.

Nastavenie dátumu:na nastavenie aktuálneho dátumu.

Nastavenie času: na nastavenie aktuálneho času.

3. Test pomeru závitov trojfázového transformátora

Obrázok 3. Obrazovka s výzvami 3-fázového testovacieho pripojenia TTR

Nastavte parameter pred testom pomeru závitov 3-fázového transformátora. Stlačte "Set" alebo zvoľte položku "Nastavenie parametrov", potom stlačte "Enter" na obrazovku nastavenia parametrov, po nastavení parametrov stlačte "Exit" pre návrat do rozhrania hlavnej ponuky, vyberte položku "Test pomeru otáčok 3-fázového transformátora" a stlačte "Enter" na obrazovku s výzvami na pripojenie (ako je znázornené na obrázku 3). Na obrazovke sa zobrazí podrobná schéma zapojenia, takže operátor môže pripojiť vodič podľa zobrazenej schémy.

Po pripojení stlačte "Enter" pre automatický test. Keď je automatické počítanie testu až 57-krát, počítanie sa automaticky zastaví. V tom čase je testovanie ukončené a zobrazia sa jeho výsledky. Obrazovka panela s výzvami a výsledkov testovania je znázornená na obrázku 4.

Obrázok 4. Obrazovka výsledkov testovania pomeru závitov 3-fázového transformátora

Po testovaní sa jeho výsledok zobrazí na LCD, ako je znázornené na obrázku 6: údaje testovania sú zobrazené na ľavej strane obrazovky, vrátane hodnoty 3-fázového napätia na strane VN, hodnoty 3-fázového napätia na strane NN, fázový uhol medzi 3-fázovým VN a NN (vyššie uvedené položky sú údaje o testovacom procese), aktuálna hodnota TTR odberu prúdu každej fázy, 3-fázová meraná hodnota TTR, 3-fázová chyba merania. počet testov a stav testovania. Vektorové diagramy každého parametra nastavenia a skupiny sú zobrazené na pravej strane obrazovky, ako je znázornené na obrázku 6: keď je aktuálna skupina nulový bod, uhol a smer vektorového diagramu strany VN (pozri obrázok 3: veľký trojuholník vo vonkajšom prstenci) sa zhodujú s vektorovým diagramom na strane LV (pozri obrázok 6: veľký trojuholník vo vnútornom prstenci). Po testovaní stlačte "Uložiť" pre uloženie výsledkov testovania. Pre návrat stlačte "Exit"; stlačte "Enter" pre test znova.
